CONSTRUCCIÓ I
Escola Tècnica Superior d'Arquitectura de Barcelona
INFORMACIÓ GENERAL
David Chipperfield és un arquitecte britànic reconegut pels seus projectes i premis obtinguts, un dels quals és el Royal Institute for British Architects, que ha guanyat més d’una vegada.
David Chipperfield Architects és un estudi d’arquitectes amb oficines a Londres, Berlín, Milà i Shangai.
La casa privada dissenyada per David Chiperfield Architects està situada al sud-oest de Berlín i va ser construïda entre el 1994 i 1997. Aquest habitatge està construït al voltant d’un pati que dóna al jardí, situat a la part posterior sud. La planta de l’edifici consisteix en la distribució de diferents volums consecutius. El material representa una part important del projecte. El projecte combina materials irregulars i superfícies llises, com es mostra en la combinació d’obertures de vidre i els maons artesanals.
Figura 1. Plànols de la casa
Figura 2. Imatges generals de la casa
CANTONADA DE L'APARELL DE L'OBRA DE FÀBRICA

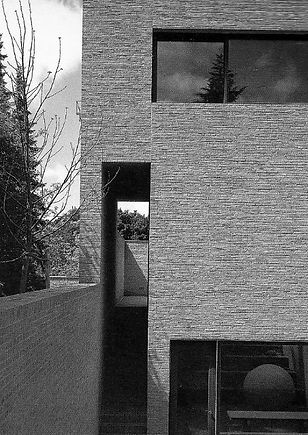

Figura 3. Vista lateral de la casa
DESCRIPCIÓ DE L'APARELL DE L'OBRA DE FÀBRICA
Tipus de maó: Maó massís de ceràmica de 24 x 11,5 x 6 cm i a les cantonades de 17,75 x 11,5 x 6 cm.
Morter: Morter ordinari d’1 cm de gruix format per ciment, calç, sorra i aigua. Dosificat en sec a la fàbrica i amassat posteriorment a l’obra.
Aparell i disposició: Aparell anglès (una filada de llarg i una de través)
Colors: Color terrós, bastant homogeni
ALÇAT DE L'APARELL DE L'OBRA DE FÀBRICA
Figura 4. Detall de l'aparell
DIBUIX AXONOMÈTRIC D'UN MAÓ
DETALL DE LA JUNTA
Figura 5. Vista dels maons de la casa
INFORMACIÓ SOBRE EL MORTER I EL MAÓ
Els maons són de ceràmica i ja que l’edifici va ser construït al 1994 suposem que tenen una resistència de 20 N/mm2. El morter és ordinari d’1 cm de gruix de proporcions 1:1:5 (ciment:calç:sorra) amb una resistència d’uns 10 N/mm2. Per tant, la resistència de l’obra de fàbrica seria d’uns 8 N/mm2.
